产品介绍
碳刷滑触线 – 闭式滑触线HXTS，HXTL系列多极滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器、悬架、固定等部件组成。碳刷滑触线 – 封闭式滑触触线 多极滑触线 该产品因其设计紧凑、性能稳定、使用安全，广泛应用于低电流、高频率的物流自动化生产线和检测线。
供货范围：“碳刷滑动接触丝”、“碳刷集电极滑动接触丝”、“多极碳刷滑动接触丝”、“多级碳刷滑动接触丝”、多极管滑动接触丝、多极管滑动接触丝、多级管滑动接触丝、多级管滑动接触丝、多级管滑动接触丝。宝应华力多极滑触线，封闭式，安全绝缘，防火阻燃，抗老化，防腐蚀，3C认证，在线服务。多极滑触线广泛应用于自动流水线、检测线、电动葫芦、起重机等移动电源
（1）结构型式：电源安全滑触导线导管由铝合金外壳（金属型）、用铝合金外壳包裹的塑料管（复合型）、塑料导管、导体、中间连接器（电源）、端帽（端部电源）等附件组成。导管的形状为方形或组装形状。1、增强工程塑料导管，具有方形横截面形状，适用于温度范围为-30°C至+55°C的户外环境。其导轨截面积包括：10、16、25、35、50、70、95、140mm2等。其导轨上的极数包括：3、4、5、7、8、16 极等。其横截面形状如图所示：
（2）金属复合导管：是具有一层铝合金复合外壳的增强模型管，以提高导管的耐温性和抗老化性能。适用于环境温度为-30°C~+65°C的户外及高温车间。其截面形状如图所示：3、金属：金属导管由铝合金外壳和绝缘保护材料制成。适用于环境温度为-40°C~+80°C的场合。其截面形状如图 3-4 所示。4

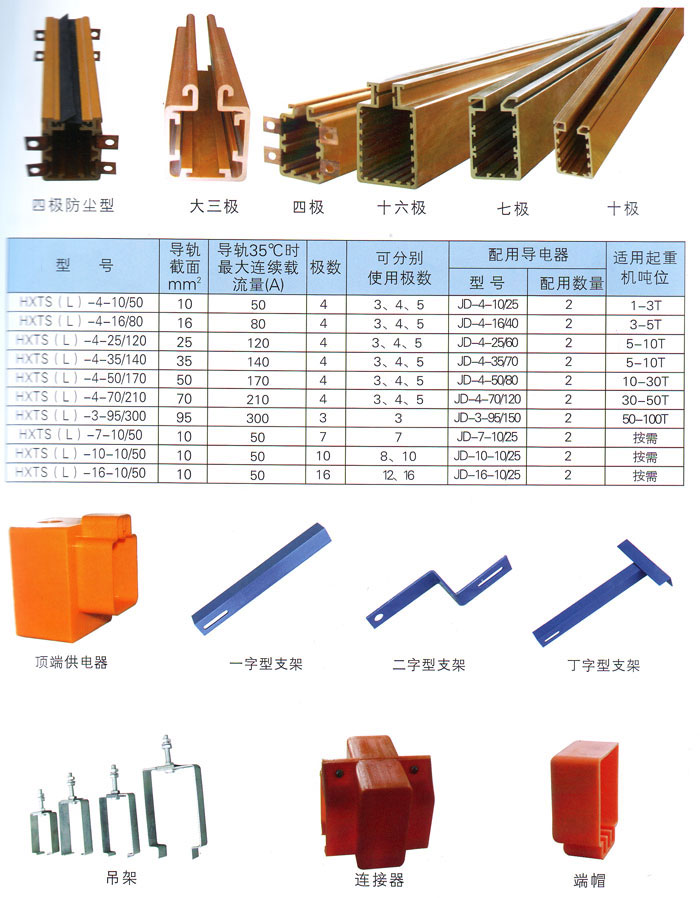

产品规格和品种见表：
二、产品的工作原理、特点及用途
（一）主要部件及其工作原理

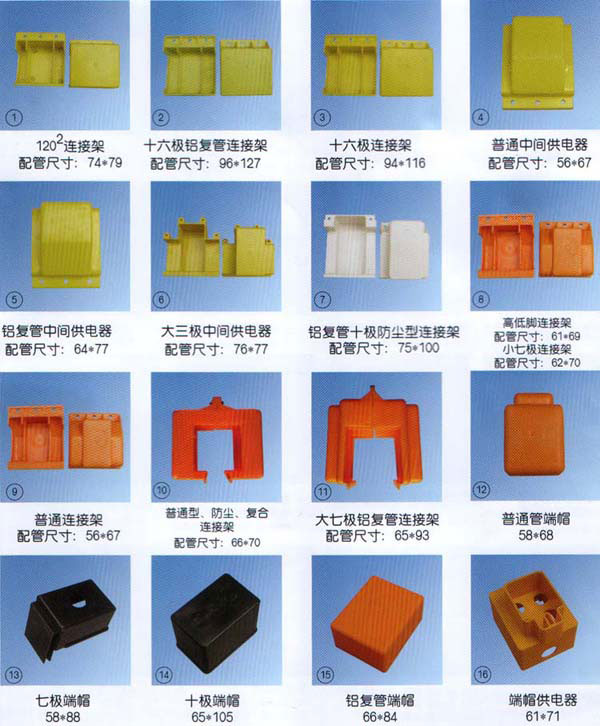

电源安全滑触线装置由导管和导体两个主要部件组成，以及一些辅助部件，如图所示：
1. 导管：它是一种半封闭形状的管状组件，是安全滑动接触丝的主要部分。可根据需要嵌入 2-9 根裸导轨作为供电线，每条导轨相互绝缘并与外壳绝缘，以确保供电安全。并有效防止维修人员在带电维修过程中发生触电事故。我们的工厂生产每根长度为 4m 的导管，可以连接到任何所需的长度。通常，导管是直线制成的，但也可以根据特殊要求制成圆弧。

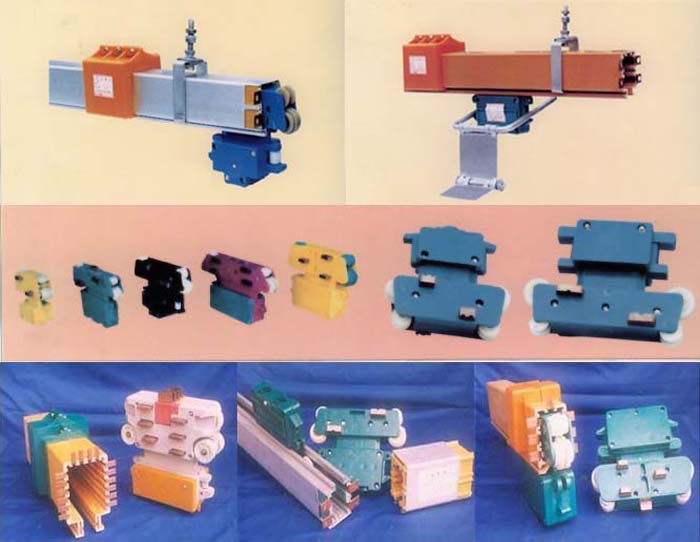

2. 导体是一组在导管内运行的电刷外壳框架。它由放置在电动机构（如起重机、小车、电动葫芦等）上的叉子（或牵引链等）驱动，与电机同步，通过导轨和电刷将电能传递给电机或其他控制元件。导电电刷的极数为 3-16 极，对应于导管中的导轨数量。
（2） 产品特点
1、安全性：电源安全滑触线外壳采用高绝缘性能工程塑料。外壳的防护等级可达 IP13。IP55 根据需要，可以防止雨、雪、霜冻、冰冻和异物接触。该产品经历了各种环境条件。绝缘性能好，对维护人员接触传输导管外部无伤害。
2、可靠：传输导轨导电性优良，散热快，允许电流密度高，阻抗值低，线损小。电刷由金属、铜和碳合金材料制成，具有高导电性和耐磨性。导体运动灵活，具有良好的定向性能，有效控制触点电弧和串联电弧现象。
3、经济性：电源安全滑触线装置结构简单，允许电流密度高，电阻率低，电压损耗低，可节省10%左右的电费。它可以以塑料代替钢，以塑料代替铜。设计新颖，不需要其他绝缘结构或补偿线。它安装在起重机控制室的同一侧。节省安装材料和费用。
4. 方便：电源安全滑触线装置将多个极母线集成到一个导管中，使组装变得简单。固定支架、连接夹和悬挂装置均作为通用部件提供。组装、拆卸、调整和维护也非常方便。
（3）用途：电源安全滑触线装置可用于电动葫芦、电梁及桥式起重机、堆垛机、机电产品自动检测线、自动化生产线;移动电动工具和其他移动导电设备，以及工厂、矿山、车间和办公空间的固定母线槽。
1、增强工程塑料管及复合塑料管外包装铝合金外壳

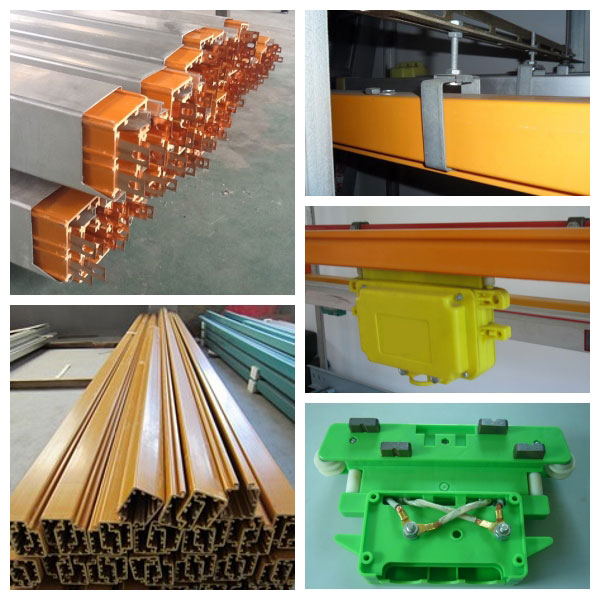

三、产品展示
